5 h 23, 63 m et 0,09 g

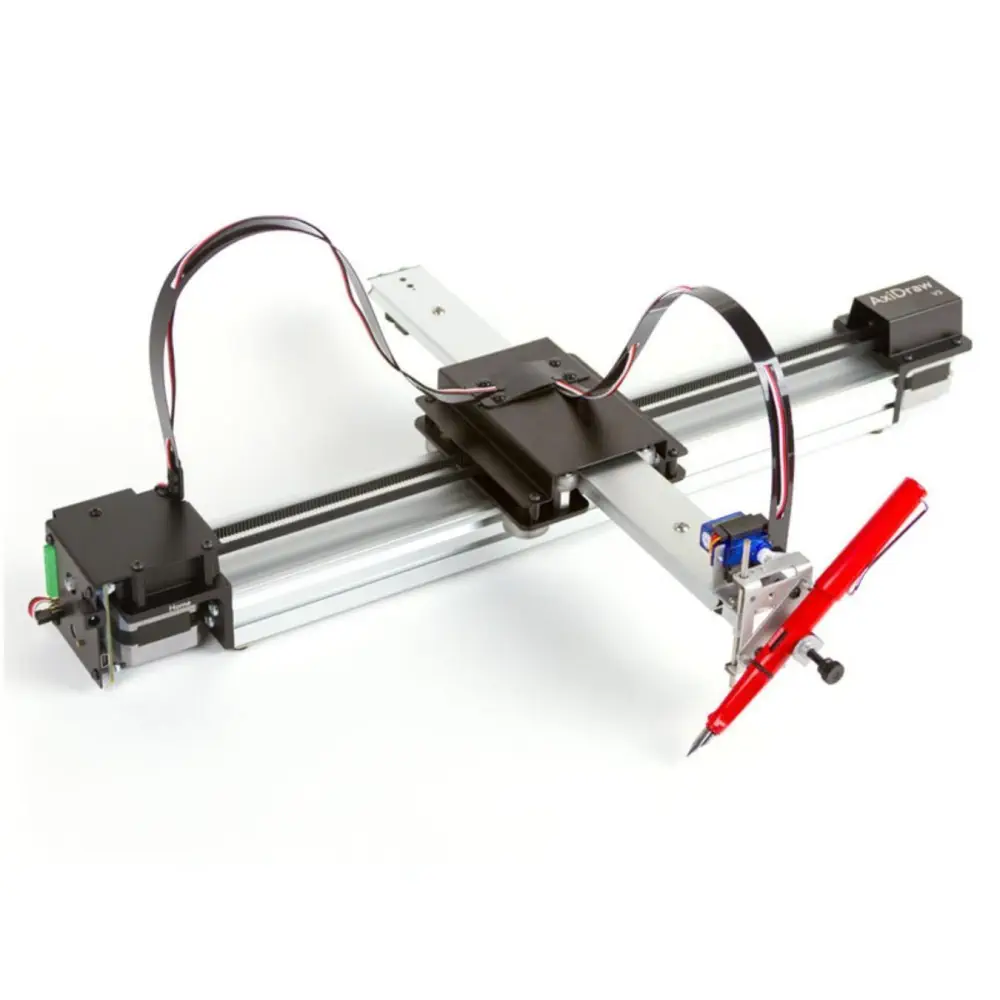

J’ai la chance de posséder un traceur, qu’on peut aussi appeler plotter, robot qui dessine, bras (qui coûte), table traçante, Axidraw (la marque)…

L’appareil dessine uniquement des traits d’une couleur, ce qui demande une adaptation si on veut un aplat ou plusieurs couleurs (en changeant de stylo). Il est fourni avec un logiciel qui permet de tracer des images vectorielles (SVG) et d’autres mini-outils (par exemple, pour tracer une lettre et non son contour avec des typos squelettes).

On peut tracer un dessin à partir d’Inkscape (ou équivalent), mais généralement on préfère coder un petit programme qui génère le dessin (un SVG). J’ai d’ailleurs un petit programme en ligne pour apprendre les bases.

Contraintes

Pour rendre l’exercice plus difficile sympa, tracer n’est pas si simple :

• le fichier peut être trop lourd ;
• le temps de traçage trop long ;
• les encres scolaires n'aiment pas la lumière (stylo Pilot, feutres…) , mais font de beaux dessins;
• le mouvement sur l'axe Z abime la mine ;
• parfois la feuille bouge ou est légèrement bombée ;
• le stylo est vide ou sèche avant le démarrage ;
• le stylo passe trop souvent sur une zone et le papier s'abime…

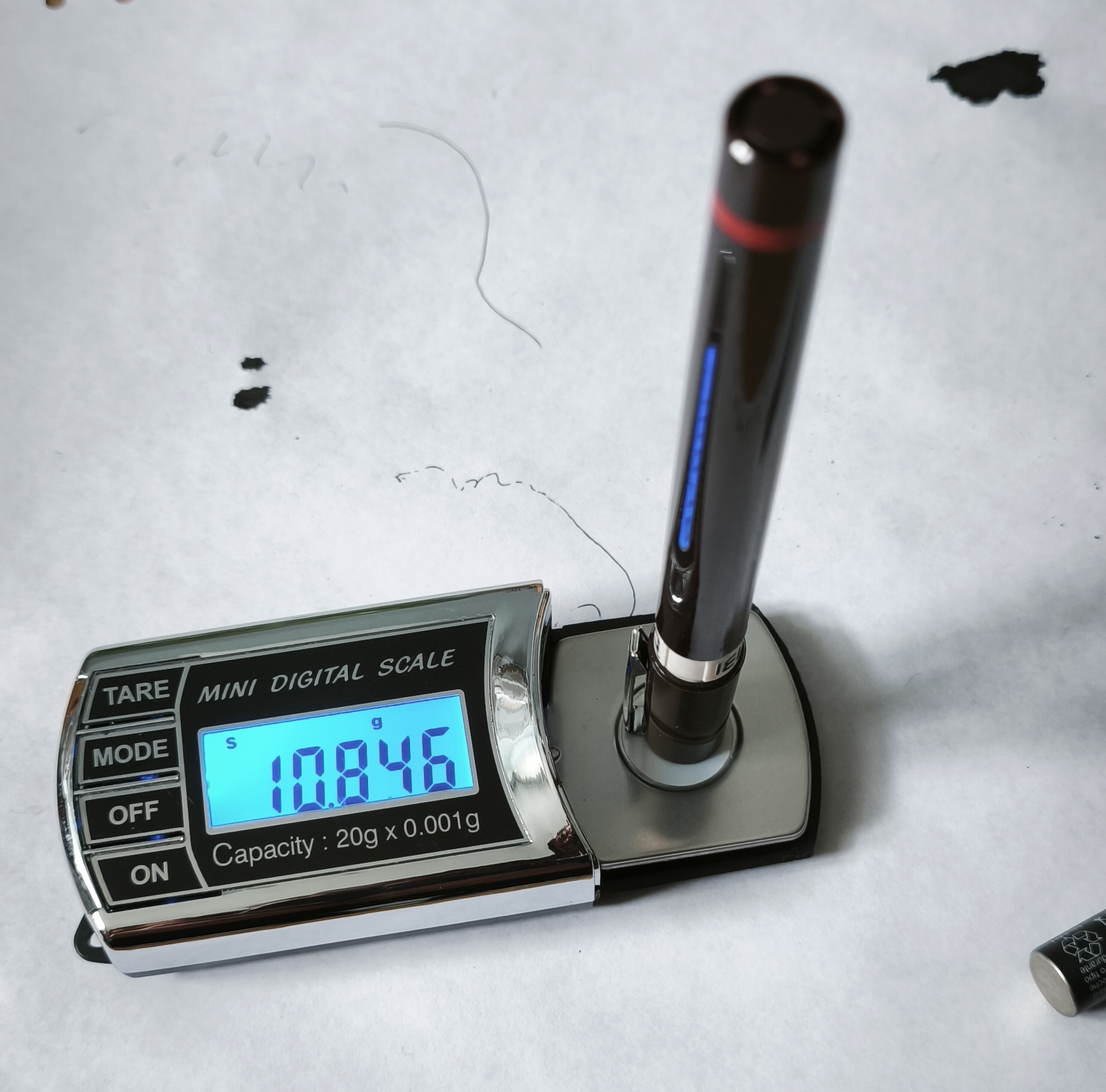

Hier, j’ai relancé un dessin qui avait échoué. Avant le tracé, j’ai pesé mon Rotring (0.25).

Le logiciel nous donne la durée du traçage (5 h23), la déplacement du stylo sur la feuille (en écriture) 63 m et avec ma balance j’ai calculé 0,09 g d’encre.

// j’ai commencé un autre dessin :)

stylo,   dist,  start,	end,    diff
rot .25, 63m,   10.846, 10.756, 0.09
rot .25, 32.1m, 10.756, 10.718, 0.038
